Introducción a la Radiografía del Pie
La radiografía del pie es un estudio de imagen esencial en el diagnóstico y tratamiento de diversas afecciones del pie y tobillo. Este procedimiento permite a los profesionales de la salud visualizar estructuras internas como huesos, articulaciones y tejidos blandos, proporcionando información detallada que contribuye a un diagnóstico preciso. Su aplicación se extiende desde la detección de fracturas hasta la evaluación de enfermedades crónicas como la artritis.
Una radiografía del pie se realiza utilizando una máquina de rayos X que emite radiación a través del pie, capturando imágenes en un receptor especial. El paciente suele estar de pie o acostado, y el proceso es rápido e indoloro. Es fundamental que los pacientes informen al técnico de radiología si existe la posibilidad de embarazo, ya que la radiación puede afectar al feto. En la mayoría de los casos, no se requiere una preparación especial, aunque se recomienda retirar cualquier joya o metal de la zona a examinar para evitar artefactos en la imagen.
La importancia de la radiografía del pie radica en su capacidad para detectar y evaluar una amplia gama de condiciones. Desde lesiones traumáticas como fracturas hasta deformidades congénitas o adquiridas, como los pies planos o los juanetes. Las imágenes obtenidas permiten a los médicos planificar tratamientos adecuados, incluidas intervenciones quirúrgicas si es necesario. Además, es una herramienta vital en el seguimiento de la progresión de enfermedades crónicas y en la evaluación de la respuesta al tratamiento.
Si bien la radiografía del pie no es comparable a estudios de imagen como la resonancia magnética o la tomografía computada, su relación costo beneficio la hace ideal en el diagnóstico de un gran grupo de enfermedades.
Proyecciones Comunes en Radiografía del Pie
Para obtener una evaluación precisa de la anatomía y las posibles patologías del pie, se utilizan varias proyecciones en radiografías. Cada proyección proporciona una perspectiva única que, en conjunto, da una visión completa y detallada del estado del pie. A continuación, se describen las proyecciones más comunes: anteroposterior (AP), lateral y oblicuas.
Proyección Anteroposterior (AP)
En la proyección anteroposterior del pie, el paciente se coloca de tal manera que el rayo de la radiografía atraviesa el pie de adelante hacia atrás. El pie se posiciona en una superficie plana, asegurando que los dedos y los metatarsianos estén completamente visibles. Esta proyección es crucial para evaluar lesiones óseas, fracturas y la alineación de los huesos del pie.

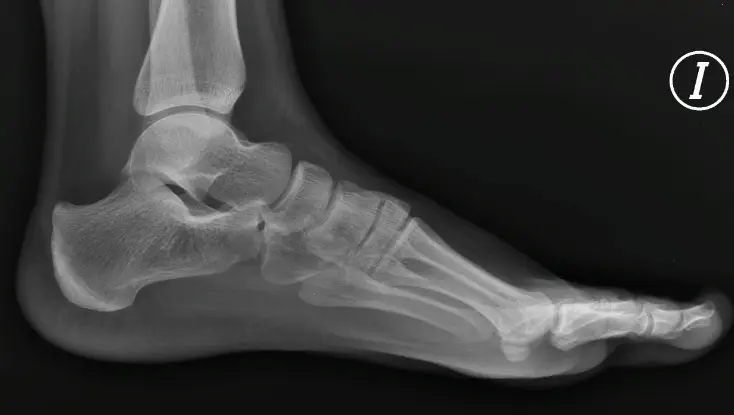

Proyección Lateral
La proyección lateral proporciona una vista del pie desde el costado. El paciente coloca el pie lateralmente, asegurando que el rayo de la radiografía pase desde la parte media hasta el borde exterior del pie. Esta técnica es fundamental para observar la arquitectura del arco del pie y para detectar anomalías en la alineación de los huesos, tales como calcificaciones, fracturas y deformidades.
Proyecciones Oblicuas
Las proyecciones oblicuas son necesarias para obtener una vista diagonal del pie, lo que permite observar las áreas que pueden no ser claramente visibles en las proyecciones AP o lateral. Aunque existen dos tipos de proyecciones oblicuas (medial y lateral), la lateral es la más comúnmente empleada. Cada una de ellas aprecia diferentes aspectos de la anatomía del pie y ayudan a identificar fracturas ocultas, dislocaciones y enfermedades articulares, evitando la interposición de los metatarsianos, como ocurre en la radiografía del pie en proyección lateral.
Es imperativo realizar múltiples proyecciones en la radiografía del pie para proporcionar una visión tridimensional y así diagnosticar de manera efectiva diversas patologías. La combinación de estas proyecciones permite a los profesionales de la salud practicar un análisis detallado y establecer planes de tratamiento precisos y personalizados para cada paciente.
Enfermedades Comunes Diagnosticadas con Radiografías del Pie
Las radiografías del pie son una herramienta crucial en la evaluación y diagnóstico de diversas patologías que afectan esta región anatómica.

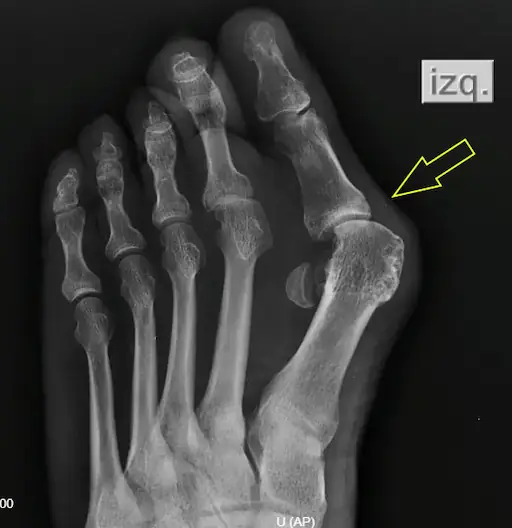

Hallux Valgus
Comúnmente conocido como juanete. En la radiografía del pie, se puede observar una desviación lateral del primer dedo del pie, junto con una prominencia ósea en la base del dedo afectado. Esta condición puede provocar dolor crónico y afectar la marcha.
5to Varo
Deformidad de sastre, es otra patología que se identifica mediante radiografía del pie; consiste en la desviación medial de la falange proximal del quinto dedo del pie, frecuentemente acompañada de dolor y callosidades.

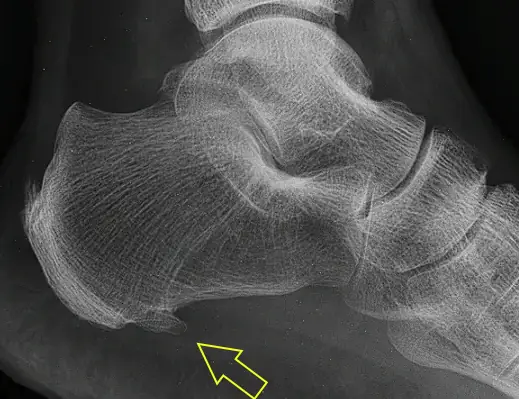

Espolón Óseo Calcáneo
Es una excrecencia ósea anormal en el calcáneo, que suele estar asociada con la fascitis plantar y puede causar dolor significativo en el talón.

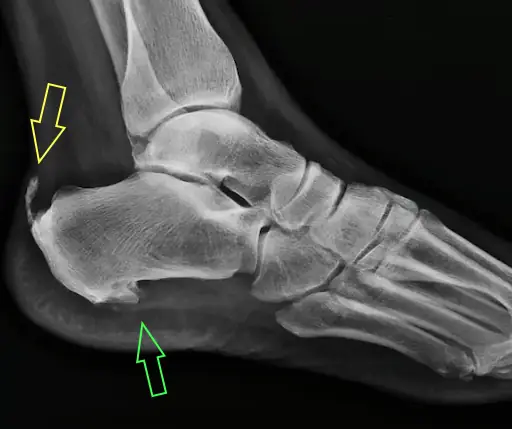

Tendinosis Aquileana
Es otra patología bien diagnosticada mediante la radiografía del pie en proyección lateral. Se puede observar calcificaciones a lo largo o implantación del tendón de Aquiles, indicativos de degeneración crónica. Suele coexistir con el espolón calcáneo.
Pie plano
Una radiografía del pie en proyección lateral y en carga revela la pérdida de la altura del arco plantar, proporcionando información crítica para el manejo ortopédico.

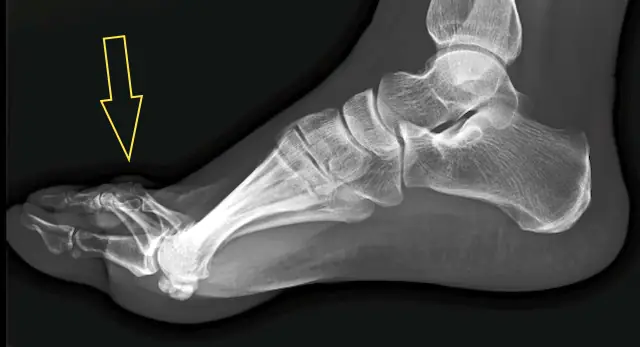

Pie en Garra
Se trata de la hiperextensión persistente de las articulaciones metatarsofalángicas del pie
Deformidad de Haglund
Observada como una prominencia ósea en la parte posterior del calcáneo, la radiografía del pie ayuda a confirmar el diagnóstico, que es esencial para planificar el tratamiento adecuado.
Os trigunum
Es un hueso accesorio en la parte posterior del hueso astrágalo y el cual es visible en radiografías y puede estar relacionado con dolor en el pie y tobillo. En ocasiones en vez de fragmento es una prolongación posterior del astrágalo (cola del astrágalo) y se le llama proceso de Stieda

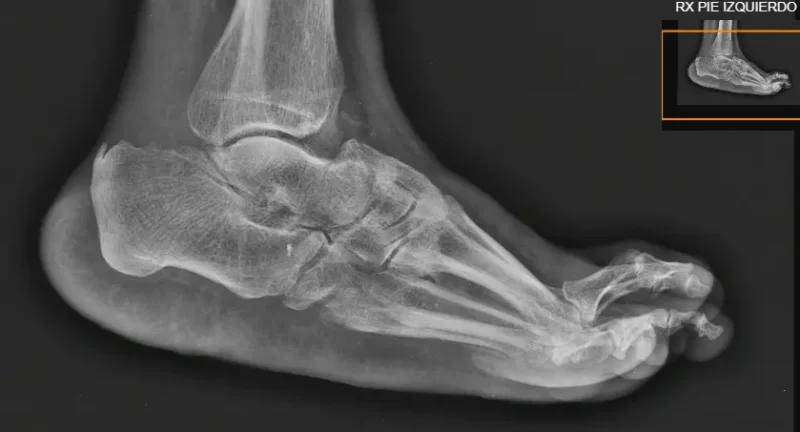

Artropatía de Charcot
La artropatía de Charcot es una afección grave que deteriora las articulaciones de los pies, mayormente en pacientes diabéticos. Las radiografías ayudan a identificar el desgaste articular (artrosis), colapso de algunos huesos y pie plano con deformidad de arquitectura normal del pie.
Artritis Gotosa
La artritis gotosa es otra condición en la que las radiografías son vitales. Esta enfermedad se caracteriza por el depósito de cristales de ácido úrico en las articulaciones, provocando dolor intenso y hinchazón. Las imágenes radiográficas ayudan a detectar estos depósitos y evaluar el grado de daño articular, facilitando así un manejo más efectivo.

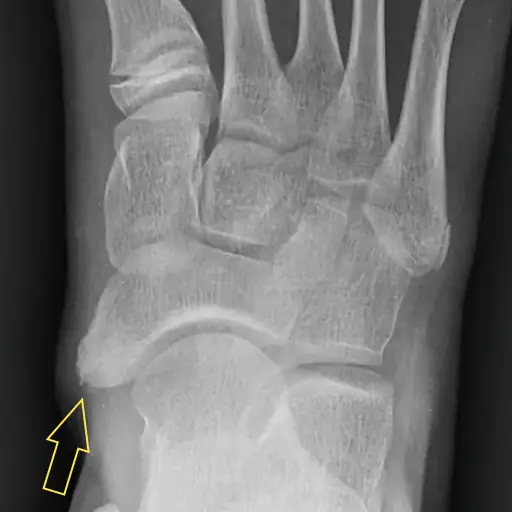

Escafoides Cornuato
Es una anomalia del hueso navicular (escafoides tarsiano) que puede ser fácilmente identificada en la radiografía de pie, al adoptar este último la forma de una coma.
Osteoartritis
Caracterizada por el estrechamiento del espacio articular y la formación de osteofitos, es diagnosticada con precisión mediante radiografía de pie, permitiendo evaluar la extensión del daño y guiar las opciones terapéuticas.
Relevancia Clínica
La radiografía del píe se ha establecido como una herramienta diagnóstica esencial en la práctica clínica moderna. Esta técnica no invasiva permite identificar y evaluar una amplia gama de afecciones, desde fracturas y dislocaciones hasta enfermedades degenerativas y procesos infecciosos.
La capacidad de realizar diferentes proyecciones radiográficas del pie permite a los profesionales de la salud obtener una visión detallada y precisa de la estructura ósea y articular, lo que facilita tanto el diagnóstico precoz como la planificación de un tratamiento adecuado.
El diagnóstico temprano, posibilitado por las radiografías del pie, mejora significativamente la calidad de vida del paciente. Detectar y tratar afecciones como la artritis, la fascitis plantar, y el pie diabético en sus primeras etapas puede minimizar complicaciones futuras y podría llevar a la prescripción de tratamientos conservadores, evitando intervenciones quirúrgicas innecesarias.
Además, la evolución de la tecnología en el campo de la radiología ha tenido un impacto profundo en la precisión y la eficacia de los diagnósticos. Innovaciones como la radiografía digital y el uso de software avanzados para el análisis de imágenes han mejorado la capacidad de los radiólogos para detectar anomalías sutiles que podrían pasar desapercibidas en radiografías convencionales. Estas tecnologías no solo mejoran la resolución y la claridad de las imágenes, sino que también permiten una mejor conservación y manipulación de los datos radiográficos, facilitando su acceso y revisión en entornos clínicos.
